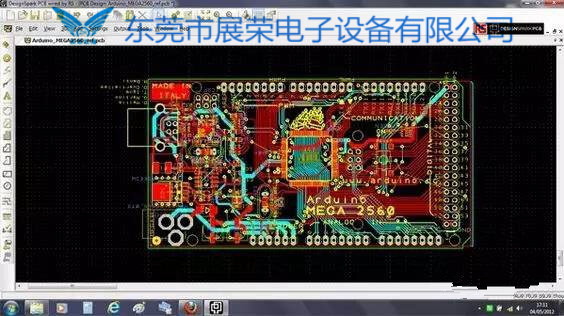

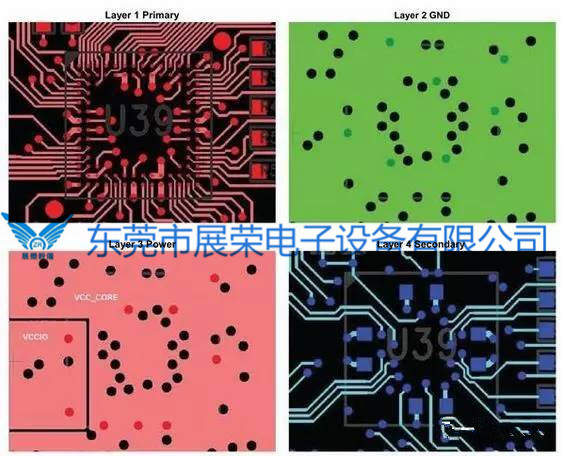

PCB設計時的6個常見錯誤 PCB設計時的6個常見錯誤 讓我們面臨現實吧。人都會出錯，PCB設計工程師天然也不例外。和一般大眾的認識相反的是，只要我們在這些錯誤中能夠學習到教訓，出錯不見得是一件壞事。下面將簡樸地歸納出在進行PCB設計時的一些常見錯誤。 1.缺乏規劃 俗諺說：“假如一個人事前沒有計劃，那么必定會有相應的麻煩找到你。”這當然也合用于PCB的設計。讓PCB設計可以成功的很多步驟之一是，選擇合適的工具。現今的PCB設計工程師可在市道市情上找到很多功能強盛且易于使用的電子設計自動化（EDA）軟件套件。每一種都有于之相對應的能力，長處和局限性。另外，還應該留意，沒有萬無一失十全十美的軟件的，所以諸如組件封裝不匹配的題目是一定會發生的。沒有一款單一工具可知足你所有需求的情況是有可能發生的，固然如斯，你仍是必需事先下功夫研究，努力找出最適合你需求的最佳產品。網絡上的一些信息，可以匡助你快速上手。 2.溝通不良 盡管將PCB板的設計全部包給設計公司來做，而且往往非常具有本錢效益，但是這種的做法不適合高難度的PCB板設計，因在這種設計中，機能和可靠性是極其樞紐的。跟著設計復雜度的增加，為了保證精準的零件布局和線路的布局，工程師和PCB設計者之間的面臨面溝通就變得非常重要，這種面臨面的溝通將有助于省去日后昂貴的重做（rework）工作。 同樣重要的是，在設計的早起過程中就應該請求PCB板的制造商協助。這樣他們能夠對您初步的設計提出好的建議，制造商可以根據程序和流程提高效率，長遠來看，這將可匡助你省下可觀的時間和金錢。憑借著他們對你的了解和支持，及在PCB布局的早期階段邀請他們介入，你可以在產品投入出產之前即可避免任何潛伏的問題，大幅度減短產品走向市場的時間。 3.早期沒有能夠準確的檢測原形 原型板可以讓你證實你的設計是按照原來的規格在運作。原型測試可以讓你在大批量出產之前驗證PCB的功能和質量，及其機能。成功好的原形需要很多經驗和時間測試，但一個強盛的測試計劃和一組明確的目標可縮短評估時間，且也可以降低出產相關錯誤的可能性。假如原型測試過程中發現任何題目，就需要在重新配置過的電路板之長進行第二次的測試。在早期的設計階段需要考慮到各種高危因素，這樣你可以從測試的過程中受益很多，及早找出任何潛伏的題目，降低風險，保證計劃的早期 在一片原型板上丈量信號 4.使用低效的布局技術或不準確的組件 更小，更快的設備讓PCB設計工程師要為復雜的設計布局，這樣的設計會使用更小的組件以便于減少占用面積，并且他們相鄰的距離會很小。采用一些技術，例如PCB層內部上嵌入式分立的器件，或更小的引腳間距球柵數組（BGA）封裝，都會有利于減小PCB板尺寸，進步機能，并留存空間，以便在碰到題目后可以重做。當與很小間距的組件和高引腳數搭配使用時，在設計時間選擇準確的電路板布局技術是很重要的，如斯即可避免在日后泛起題目，及盡量降低制造本錢。 此外，一定要仔細研究，那些你打算使用的替換組件之取值范圍和機能特點，即使是那些被標示為可直接插入的替代組件。替代組件特性的微小變化，非常有可能影響或搞砸整個設計。 5.為你的工作備份 一定要把重要數據備份起來。這個就不需要特別提醒了。至少，你應該將你最重要的工作成果和其他難以替換的文件備份起來。盡管大多數的公司天天都會將公司的所有數據備份起來，但是就是有一些較小規模的公司沒有這樣做，或者假如你是在家工作的人也不會這樣做。現今，將數據備份到云端是如斯的利便和便宜，其實沒有任何借口不將數據備份起來，將數據保留在安全的處所，以免它被竊、碰到火災、和其他本地性的劫難。 6.成為單人島嶼 較早在我擔任工程設計師的那段期間，我記得，我們公司利用了大量時間在代碼設計的檢視上。但現在回頭看，我不得不承認，它們真的是這個過程中非常重要的一部門，PCB設計時也是一樣有這種重要性。固然你可能以為你的設計是完美無瑕的，且出錯根本就不會是你的風格，但良多時候，你的同伴看到你的設計會發現一些你沒有注意到的錯誤。有時候，即便你是非常了解設計的復雜細節，但是對于接觸較少的人，他們會保持一種更客觀的立場，提出非常寶貴的意見。與你的同儕常常檢視你的設計，有助于找到不可預見的題目，并讓你的計劃保持在準確的軌道上，將用度維持在預算之內。
|
